Iso Wand Firewall VB (verdeckte Befestigung)

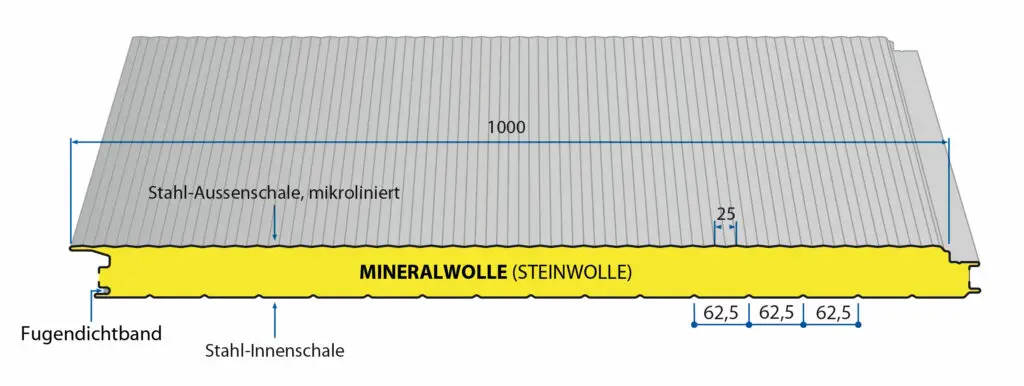

Iso Wand Firewall VB
Nachfolgend finden Sie alle Angaben zu unserem Sandwichpaneel Iso Wand Firewall. Passendes Zubehör wie Kantteile, Befestigungsmittel und ein Entwässerungssystem zu Ihrem Bauvorhaben finden Sie ebenfalls bei uns.
| Plattendicke | Gewicht* | Wärmedurch- lasswiderstand | Wärmedurchgangskoeffizient U mit Fugenfaktor | Wärmedurchgangskoeffizient U ohne Fugenfaktor |
|---|---|---|---|---|
| 60 mm | ca. 17,26 kg/m² | 1,33 m²K/W | 0,633 W/m²K | 0,645 W/m²K |
| 80 mm | ca. 19,50 kg/m² | 1,79 m²K/W | 0,566 W/m²K | 0,539 W/m²K |
| 100 mm | ca. 21,70 kg/m² | 2,25 m²K/W | 0,499 W/m²K | 0,433 W/m²K |
| 120 mm | ca. 23,90 kg/m² | 2,70 m²K/W | 0,372 W/m²K | 0,362 W/m²K |
| 150 mm | ca. 27,20 kg/m² | 3,37 m²K/W | 0,297 W/m²K | 0,290 W/m²K |
| 200 mm | ca. 32,70 kg/m² | 4,52 m²K/W | 0,222 W/m²K | 0,218 W/m²K |
| 240 mm* | ca. 37,10 kg/m² | 5,42 m²K/W | 0,185 W/m²K | 0,182 W/m²K |
*ohne Zulassung
Technische Daten
- Paneel mit verdeckter Befestigung
- Deckbreite: 1.000 mm
- Luftschalldämmung: Schalldämm-Maß Rw ≈ 30 dB
- Wärmeleitfähigkeit: λ = 0,044 W/mK nach DIN 4108 bzw. DIN EN 13162
- Standarddeckschale: Verzinkter Stahl, Güte S 320 GD + Z275 nach DIN EN 10346
- Korrosionsschutz:
- Außenschale: Klasse RC3 nach DIN EN 10169
- Außenschale: Klasse RC3, Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.
- Innenschale: Korrosivitätskategorie C3 für Räume mit hoher Luftfeuchtigkeit mit mäßiger Belastung, z.B. Lebensmittelherstellung, Wäschereien, Brauereien, Molkereien.
- Brandverhalten: Baustoffklasse A2-s1-d0, nicht brennbar nach DIN EN 13501-1, Mineralwolle-Dämmkern A1 (Schmelzpunkt >1000°C)
- Feuerwiderstand: DIBt-Zulassung Z-19.52-2096
RAL Farben
Verfügbarkeit bitte Anfragen. Durch die Darstellung an unterschiedlichen Monitoren kann es zu leichten Farbtonabweichungen kommen!
Stärke: 0,60 mm
RAL 1015
Hellelfenbein
RAL 3000
Feuerrot
RAL 3009
Oxidrot
RAL 5010
Enzianblau
RAL 6011
Resedagrün
RAL 6020
Chromoxidgrün
RAL 7016
Anthrazitgrau
RAL 7035
Lichtgrau
RAL 7037
Staubgrau
RAL 8004
Kupferbraun
RAL 8011
Nussbraun
RAL 9001
Cremeweiß
RAL 9002
Grauweiß
RAL 9006
Weißaluminium
RAL 9007
Graualuminium
RAL 9010
Reinweiß
