Iso Wand Sound
Iso Wand Sound

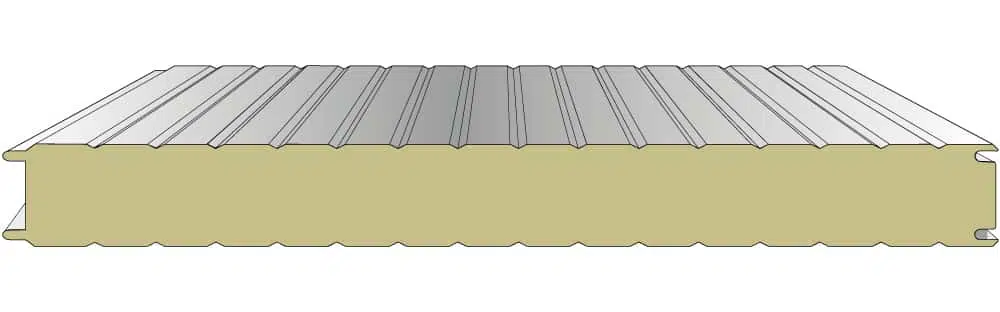

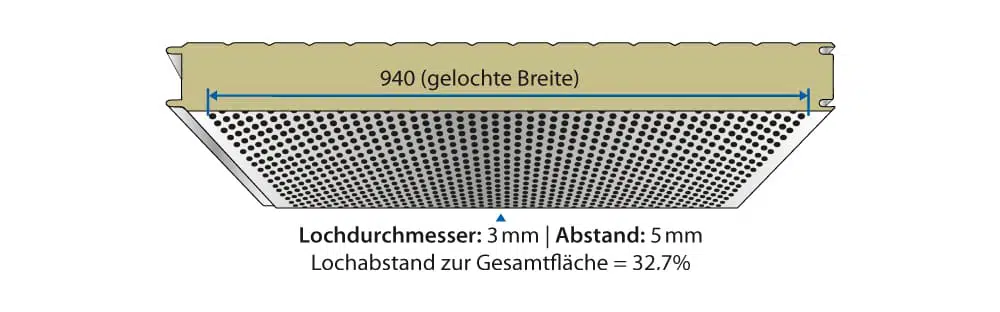

Unser neues Wandpaneel Iso Wand Sound. Dieses Isolierpaneel hat einen Mineralwolle Dämmkern (A1). Außerdem besteht die Innenschale aus einem Lochblech (Lochdurchmesser: 3mm | Abstand: 5mm | Lochabstand zur gesamten Fläche: 32,7%)! Passendes Zubehör wie Kantteile, Befestigungsmittel und ein Entwässerungssystem zu Ihrem Bauvorhaben finden Sie ebenfalls bei uns. Nachfolgend finden Sie alle Angaben zu diesen Sandwichplatten.
| Plattendicke | Gewicht* | Wärmedurch lasswiderstand | Wärmedurch gangskoeffizient |
|---|---|---|---|
| 60 mm | ca. 15,3 kg/m² | 1,34 m²K/W | 0,66 W/m²K |
| 80 mm | ca. 17,5 kg/m² | 1,79 m²K/W | 0,51 W/m²K |
| 100 mm | ca. 19,7 kg/m | 2,25 m²K/W | 0,41 W/m²K |
| 120 mm | ca. 21,9 kg/m² | 2,70 m²K/W | 0,35 W/m²K |
Technische Daten
- Paneel mit sichtbarer Befestigung
- Deckbreite: 1.000 mm
- Luftschalldämmung: Schalldämm-Maß R´w ≈ 31-33 dB
- Wärmeleitfähigkeit: 0,044 W/mK nach DIN 4108 bzw. DIN EN 13162
- Korrosionsschutz (nach DIN 55634-8)
- Außen-und Innenschale: Klasse III
- weitere Beschichtung (auf Anfrage): 25 mµ PVDF | 50/100/200mµ | 130-150mµ „FOOD-SAFE“ (Lebensmittel)
Befestigungsmöglichkeiten
| Kerndicke | Dichtschraube* Holz UK | Bohrschraube* Stahl UK bis 5 mm | Bohrschraube* Stahl UK bis 10 mm |
|---|---|---|---|
| 60 mm | 6,0 x 119 mm | 5,5 x 99 mm | 5,5 x 99 mm |
| 80 mm | 6,0 x 135 mm | 5,5 x 126 mm | 5,5 x 126 mm |
| 100 mm | 6,0 x 155 mm | 5,5 x 142 mm | 5,5 x 142 mm |
| 120 mm | 6,0 x 178 mm | 5,5 x 162 mm | 5,5 x 162 mm |
Wir empfehlen Obergurtbefestigung mit Kalotten!
Wichtiger Hinweis
Keine bauaufsichtliche Zulassung / Nicht für den Außenbereich geeignet (nur nach vorheriger Planungsrücksprache)
RAL Farben
Verfügbarkeit bitte Anfragen. Durch die Darstellung an unterschiedlichen Monitoren kann es zu leichten Farbtonabweichungen kommen!
Stärke: 0,50 mm
RAL 3009
Oxidrot
RAL 7016
Anthrazitgrau
RAL 9002
Grauweiß
RAL 9006
Weißaluminium
Stärke: 0,60 mm
RAL 1015
Hellelfenbein
RAL 3000
Feuerrot
RAL 3009
Oxidrot
RAL 5010
Enzianblau
RAL 6011
Resedagrün
RAL 6020
Chromoxidgrün
RAL 7016
Anthrazitgrau
RAL 7035
Lichtgrau
RAL 7037
Staubgrau
RAL 8004
Kupferbraun
RAL 8011
Nussbraun
RAL 9001
Cremeweiß
RAL 9002
Grauweiß
RAL 9006
Weißaluminium
RAL 9007
Graualuminium
RAL 9010
Reinweiß
