Rohrmanschetten – EPDM

>> Zu unserem aktuellen Katalog <<



Das Gebäude,  ganz gleich ob Halle, Haus oder Unterstand hat eine Vielzahl bauphysikalischer Funktionen zu erfüllen. Am höchsten sind die als selbstverständlich angesehen Anforderungen wie zum Beispiel Dichtigkeit oder Wärmedämmung. Ein Dach mittels Trapezblech oder Dachpfannenprofil schön und wasserdicht zu montieren, ist mit etwas Übung recht schnell erledigt. Doch was ist mit Kabeln, Rohren, Schläuchen, Schornsteinen etc. die von Innen nach Außen geführt werden müssen?

Rohrmanschetten dienen der sicheren und preiswerten Abdichtung von Rohrdurchbrüchen an Trapezprofildächern und –wänden. Der Flansch der Manschette passt sich durch den integrierten Aluminiumrahmen perfekt an die Kontur eines jeden Trapez- ,Well-,Klemm- und Falzprofils an. Sie sind unempfindlich gegen UV-Strahlung und Ozon und robust gegenüber Eis, Schnee, Hagel, Vibrationen, Dehnungen und Schrumpfungen der Rohre.

Die meisten Rohrmanschetten können Sie direkt und bequem in unserem Webshop bestellen, ohne Öffnungszeiten
oder Wartezeit am Telefon. Besuchen Sie doch mal unseren Onlineshop.



Technische Daten



          Grundmaterial EPDM
          Rand Aluminium aufvulkanisiert
          Ozonwiderstandstest 70 Std./500 PPHM
          Wärmebeständigkeit kurzzeitig +135 °C  |  dauernd +100 °C
          Kältebeständigkeit -55 °C
          Reißfestigkeit 10 N/mm² (1450 psi)
          Kompressionstest/Maximum 25 %



Standard - eckig

Datenblatt – Rohrmanschette Standard eckig

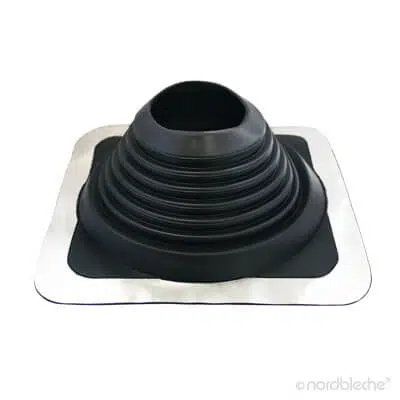

Standard – eckig

Die Standardvariante wird verwendet, wenn die Montage durch Überzug auf das Rohr möglich ist. Es gibt sie in eckig in den Farben Terrakotta/Ziegelrot und schwarz oder in rund in schwarz.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
Mini 3 – 19 60 x 60 22
1 6 – 70 115 x 115 55
2 22 – 102 155 x 155 78
3* 6 – 146 200 x 200 87
4* 70 – 178 255 x 255 104
5* 102 – 210 275 x 275 121
6 121 – 254 305 x 305 130
7* 140 – 292 360 x 360 135
8* 171 – 343 430 x 430 140
9* 241 – 520 625 x 625 165
Maxi 305 – 724 855 x 855 234

*Auf Anfrage auch in Terrakotta (Rotbraun – RAL 8012) erhältlich.

Standard - rund

Datenblatt – Rohrmanschette Standard rund



Standard – rund



Manschettengröße Rohrdurchmesser (mm) Durchmesser Flansch (mm) Höhe der Manschette (mm)
1 6 – 63 120 72
2 44 – 76 160 90
3 6 – 158 200 96
4 76 – 158 235 114
5 108 – 196 270 120
6 127 – 228 315 147
7 152 – 279 370 150
8 177 – 330 420 160
9 228 – 482 635 202

Retrofit

Datenblatt – Rohrmanschette Retrofit

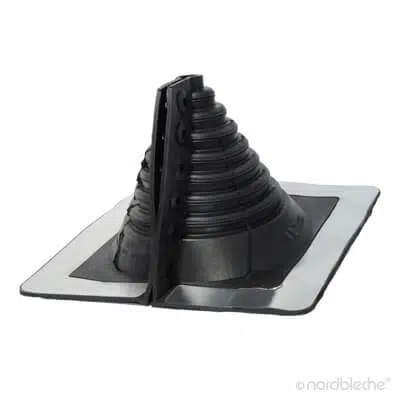

Retrofit

Retrofit Rohrmanschetten sind mit einem Längsdurchschnitt versehen. Sie werden verwendet, wenn die Montage durch Überzug nicht möglich ist.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
1 12 – 102 210 x 210 120
2 101 – 235 360 x 360 140
3 235 – 413 540 x 540 160

Retrofit - eckig

Datenblatt – Rohrmanschette Retrofit – eckig



Retrofit – eckig



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
1 63 – 102 210 x 210 160
2 57 – 135 400 x 400 240

Residential

Datenblatt – Rohrmanschette Residential



Residential

Residential sind für kleine Dachbedeckungen (Dachziegel oder -steine) geeignet. Die Grundlage besteht entweder aus Blei (mit Acrylschutzschicht), was die Anpassung an komplexere Formen der Dachbedeckung erleichtert, oder aus Aluminium, welches wetterbeständig ist.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
Mini 6 – 76
1 76 – 204
2 204 – 280
3 280 – 458

Rohrmanschette Multi

Datenblatt – Rohrmanschette Multi

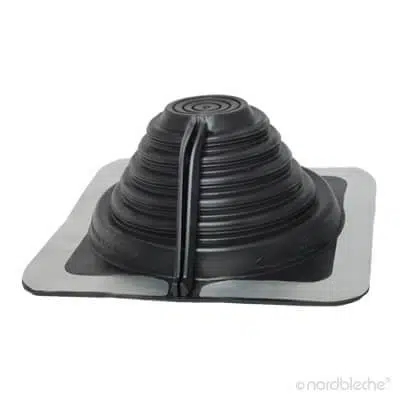

Multi

Die Multi Dichtmanschette ist wie eine Standard-Rohrmanschette, kann jedoch mit einem Längsdurchschnitt wie Retrofit eingesetzt werden. Hiermit sind Sie auf der sicheren Seite wenn Sie noch nicht sicher sind, ob Sie Standard oder Retrofit Manschetten benötigen.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
3 6 – 146 200 x 200 87
5 102 – 209 275 x 275  121
8 171 – 342 430 x 430  140
Maxi 304 – 724 855 x 855 234

Middy Master

Datenblatt – Rohrmanschette Middy Master

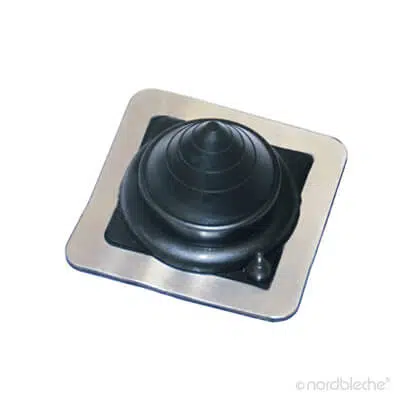

Middy Master

Die Rohrmanschette Middy Master ist in vielen Bereichen einsetzbar, wie zum Beispiel bei Photovoltaikanlagen, da diese einen zusätzlichen Kabeleinlass hat.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
Mini A* 0 – 50 | B* 3 – 10 100 x 100 55

Rohrmanschette Solar

Datenblatt – Rohrmanschette Solar



Solar

Diese Solar Dichtmanschette wurde speziell für die Abdichtung der Rohre von Solarmodulen zur Wassererhitzung entwickelt.



Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
1 19 – 25 100 60

Solar Multi



Solar Multi

Solar Multi ist mit seinen 5 verschieden Durchführungen vielseitig einsetzbar. Es ist vor allem für Photovoltaikanlagen und Solarmodule geeignet.

Manschettengröße Rohrdurchmesser (mm) Abmaß Flansch (mm) Höhe der Manschette (mm)
1 A* 0 – 49 | B* 0 – 10 | C* 0 – 20 115 x 115 60

Solar Multi Spezial



Solar Multi Spezial

Die Solar Multi Spezial Manschette ist für Dachbedeckungen aus Materialien wie Dachschindel, Dachziegel und Dachstein geeignet. Ebenfalls Ideal für Solarmodule. Verfügbar ist diese Rohrmanschette mit einem Flansch aus Blei (flexibel) oder Aluminium (unempfindlicher).



Manschettengröße Rohrdurchmesser (mm)
1 A* 0 – 49 | B* 0 – 10 | C* 0 – 20

* A,B,C stehen für die Größe der jeweiligen Öffnungen. Hierbei handelt es sich bei A um die größte, bei B um mittlere und bei C um die kleinste Durchführung.
