Nordblech S-Profil

Akustikprofil / Lochblech + optional Aktustikvlies

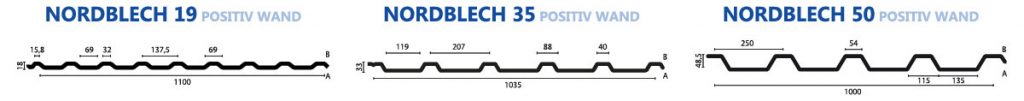

Als jüngstes Mitglied der Nordblech-Produktfamilie bieten wir Ihnen unser Nordblech S-Profil an. Dieses Profil ist im Grundsatz unser Nordblech 18, Nordblech 35 oder Nordblech 50 zusätzlich mit einer Lochung (wie unten abgebildet).

Material (wenn nicht anders angegeben): Stahlprofil, verzinkt, polyesterbeschichtet



Lochung_Rv_5_8

Wir lassen Ihr Trapezblech individuell für Sie lochen und auf Wunsch, kann vor der Profilierung noch ein Akustikvlies aufgebracht werden, welches sich anschließend perfekt an die Profilform angepasst hat und somit seine maximale Wirkung in der Schallabsorbierung ausspielen kann.

Und es gibt zahlreiche Einsatzmöglichkeiten. Ganz gleich ob unser S-Profil als Fassadenverkleidung, Lärmschutz oder als Design Raumteiler verwendet wird – lassen Sie Ihrer Fantasie freien Lauf.

Die Lochung ist Rv 5/8 vollflächig gelocht und hat längsseitig einen je ca. 10 mm ungelochten Rand. Die Abmessung der Lochung ist 0,50 – 0,75 x 1.250 mm (siehe Abbildung).

Andere Lochungen sind ebenfalls möglich, nahezu alles ist realisierbar. Die Mindestbestellmenge, da externe Lohnlochung, beträgt 150m². Dafür können Sie jedoch nahezu jede lieferbare RAL Farbe als IHR Lochprofil bei uns bekommen. Wer bietet noch solch eine individuelle Produktvielfalt, die sicherlich ihren Preis hat, aber das Beste für Sie ist uns gerade gut genug!



Lochblech – Trapezblech mit diversen Lochungen

Da immer wieder Kundennachfragen nach unterschiedlichen Lochungen sind, freuen wir uns, unseren Kunden in Lohnlochung diverse Lochbleche anbieten zu können. Der Preis bei individuellen Anfertigungen -insbesondere bei kleineren Mengen- ist sicherlich auf anderem Niveau als ebi Standardware. Doch es gibt viele Gründe, individuelle Lochungen und Trapezblech Farben zu nutzen. Wo haben Sie schon Lochblech in verschiedenen Lochungen und einer solch großen Auswahl an Farben gesehen?





Folgende Lochungen bei Profilblech oder direkt als Coilware können wir anbieten

Lieferzeit auf Anfrage!

Rundlochung in versetzten Reihen (Standardlochung)

Schon seit Jahren im Nordbleche Lieferprogramm – Trapezblech mit dieser Lochung, ideal für Gewerbehallen, Landwirtschaft und Industrie zum Schallschutz oder auch als Designelement!

Rv DIN 24041

Bezeichnung:
Rv – Rundlochung in geraden Reihen
w – Lochweite
t – Teilung



lochblech-rund-versetzt

Rundlochung in geraden Reihen

Trapezbleche als Lochblech mit Rundlochung in geraden Reihen finden eine vielseitige Einsatzmöglichkeit zum Beispiel in der Landwirtschaft als Rüttelblech, als Lüftungsblech oder im Schallschutz.

Rg DIN 24041

Bezeichnung:
Rg – Rundlochung in geraden Reihen
w – Lochweite
t – Teilung



lochblech-rund-gerade

Rundlochung in diagonal versetzten Reihen

Profilbleche mit diagonaler Lochung (45°) finden häufige Anwendung in der Architektur, aber auch im Ladenbau und -abhängig von Stegbreite bzw. Lochdurchmesser- durchaus auch in der Landwirtschaft z.B. als Filtersieb.

Durch den hohen freien Querschnitt erzeugen diese diagonal gelochten Bleche zudem optimale Werte in der IT-Klimatisierung.

Rd DIN 24041

Bezeichnung:
Rd – Rundlochung in geraden Reihen
w – Lochweite
t – Teilung



lochblech-rundlochung-diagonal-versetzt

Quadratlochung in geraden Reihen

Gelochte Bleche mit Quadratlochung haben sowohl im dekorativen wie auch funktionalen Bereich ihre Einsatzgebiete.

Sowohl für Sitzmöbel, als auch Transportbehälter, Maschinensicherung oder auch als Einzäunung, Verkleidung für Balkongeländer bietet die quadratische Lochung eine markante Optik und vielfältige Einsatzmöglichkeiten.

Qg DIN 24041

Bezeichnung:
Qg – Rundlochung in geraden Reihen
w – Lochweite
t – Teilung



lochblech-quadratlochung-gerade

Sechskantlochung in versetzten Reihen

Bleche mit Sechskantlochung -hin und wieder unter den Bezeichnungen Hexagonallochung oder Wabenlochung zu finden- können mit dieser Lochgeometrie die größtmögliche freie Fläche ermöglichen und sind damit besonders im Bereich der Klimatisierung sehr geeignet durch die optimale Luftabfuhr (beispielsweise bei Serverschränken etc.)

Doch auch in der Architektur, im Möbelbau u.a. finden diese Sechskantlochbleche stilistische Verwendung.

Bezeichnung:
SW – Sechskantlochung in versetzten Reihen
w – Lochweite
t – Teilung



lochbleche-sechskantlochung-versetzt

Langlochung in geraden Reihen

Die Bleche mit Langlochung, oder auch Schlitzlochung genannt, in geraden oder versetzten Reihen eignen sich besonders für die Belüftung von zum Beispiel Kühltheken, als Fließbandauflage in der Lebensmitteltrocknung aber auch für die Anwendung in Sortieranlagen und Filteranlagen.

Zunehmender Beliebtheit erfreut sich die Langlochung als Hinterlüftungsschutz für Wandverkleidungen und Abdeckung für Luftschächte und Heizschächte.

Bezeichnung:
Lg – Langlochung in geraden Reihen
w – Lochweite
t – Teilung





lochbleche-langloch-gerade

Langlochung in versetzten Reichen

Bezeichnung:
Lv – Langlochung in geraden Reihen
w – Lochweite
t – Teilung



lochblech-langloch-reihen-versetzt


Verfügbare Farben

Unsere Exklusivfarben finden Sie auf unserer aktuellen Farbtabelle

RAL 6005
Moosgrün

RAL 9002
Grauweiß

RAL 9010
Reinweiß


Nordblech Akustikvlies (C4481-6)

Das Nordblech Akustikvlies ist ein dünnes selbstklebendes Vlies das ursprünglich in der Automobilindustrie zur Schallabsorbtion verwendet und für andere Einsatzzwecke weiterentwickelt wurde. Der Einsatz heute ist unter anderem offen oder verdeckt in Wartebereichen von Flughäfen, Bahnhöfen etc., aber auch in Industriebauten (Gewerbehallen etc.) in denen größere Geräuschentwicklungen auftreten können, werden immer häufiger solche Materialien verwendet.



Trapezbleche als Lärmschutz

Dieses Akustikvlies ist als Meterware zum Nachrüsten erhältlich, entwickelt seine volle Leistungsstärke jedoch bei direktem Aufbringen vor der Produktion des Profilblechs. Es kann durchaus auch zur Schallminimierung von Geräuschen durch Regen und ähnliches genutzt werden, hier im Bereich der Dachbleche eignet sich jedoch eher das Antikondensvlies das zwar nicht ausschließlich den Geräuschpegel als Verwendungszweck hat, jedoch auch den Schall dämpft.

Nach Herstellerangabe wirkt das Akustikvlies „Soundcontrol C5481“ am effektivsten in Räumen bzw. Bereichen in denen die Frequenz über 1000 Hz liegt, ein leicht zu erreichender Wert innerhalb geschlossener Stahlprofilgebäude, in denen der Schall nicht an den Fassadenblechen bricht. Bereits eine Minderung von 5 dB (bei 90 zu 85 dB) wird von menschlichen Ohren als eine Lärmverminderung von über 30% empfunden. So der Herstellerhinweis. Mehr dazu im entsprechenden Datenblatt das hier heruntergeladen oder von uns angefordert werden kann.



Technische Eigenschaften

Farbe: Schwarz
Breite: 1250mm
Länge: Nach Kundenwunsch
Befestigung: Selbstklebend
Gewicht: (Vliesstoff, 100% PET): 80gm² (nach EN 29073-1, Δ = ±10%)
Dicke: 0,3-0,4mm (EN 29073-2)
Trennkraft: 2,5 Min (FTM 1 180°)
Brennbarkeit: A2-s1, d0 (EN 13501-1)
Höchstzugkraft: 120N/5cm P/CD/Q ; 150N/5cm V/MD/L
Höchstzugkraftdehnung: 30% P/CD/Q ; 25% V/MD/L

Achtung: Das Nordblech S-Profil ist als Wandprofil in Verbindung mit Akustikvlies ausschließlich in Negativlage verfügbar!
