Kantteile für Isopaneele / Winkelbleche für Sandwichprofile
Passend zu den Sandwichpaneelen bieten wir Ihnen auch die passenden Iso-Kantteile an. Sie brauchen für Ihr eigenes Dach ganz spezielle Zuschnitte? Kein Problem! Rufen Sie uns an oder füllen Sie einfach das Anfrageformular aus – Wir helfen Ihnen sehr gerne weiter!
Iso Prallblech
Dachneigung angeben
| Zuschnitt | A | B | C | D | E | U |
|---|---|---|---|---|---|---|
| 250 mm (Iso 40 D) | 115 | 100 | 20 | 15 | ||
| 250 mm (Iso 60 D) | 95 | 120 | 20 | 15 | ||
| 312 mm (Iso 80 D) | 130 | 140 | 20 | 22 | ||
| 312 mm (Iso 100 D) | 110 | 160 | 20 | 22 | ||
| 312 mm (Iso 120 D) | 97 | 180 | 20 | 15 | ||
| 312 mm (Iso 140 D) | 77 | 200 | 20 | 15 |

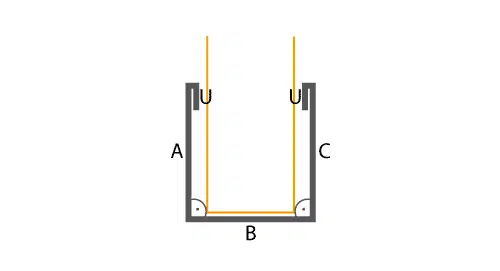

Iso U-Profile
| Zuschnitt | A | B | C | D | E | U |
|---|---|---|---|---|---|---|
| 156 mm (Iso 40) | 40 | 44 | 40 | 16 | ||
| 178 mm (Iso 60) | 40 | 64 | 40 | 17 | ||
| 208 mm (Iso 80) | 46 | 84 | 46 | 16 | ||
| 208 mm (Iso 100) | 37 | 104 | 37 | 15 |

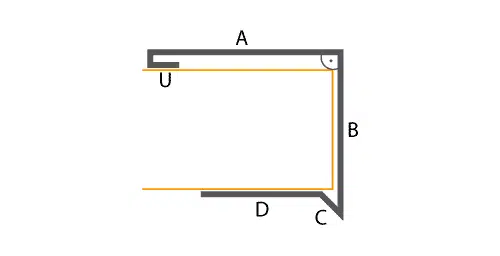

Iso Ortgang einfassend
| Zuschnitt | A | B | C | D | E | U |
|---|---|---|---|---|---|---|
| 312 mm (Iso 40 D) |
100 | 100 | 20 | 77 | 15 | |
| 312 mm (Iso 60 D) |
100 | 120 | 20 | 57 | 15 | |
| 312 mm (Iso 80 D) |
80 | 140 | 20 | 57 | 15 | |
| 416 mm (Iso 100 D) |
120 | 160 | 20 | 100 | 16 | |
| 416 mm (Iso 120 D) |
100 | 180 | 20 | 100 | 16 | |
| 416 mm (Iso 140 D) |
80 | 200 | 20 | 100 | 16 |
